DRO es un accesorio opcional.
Palanca selectora de dirección de avance.
Palanca selectora para eje de avance.

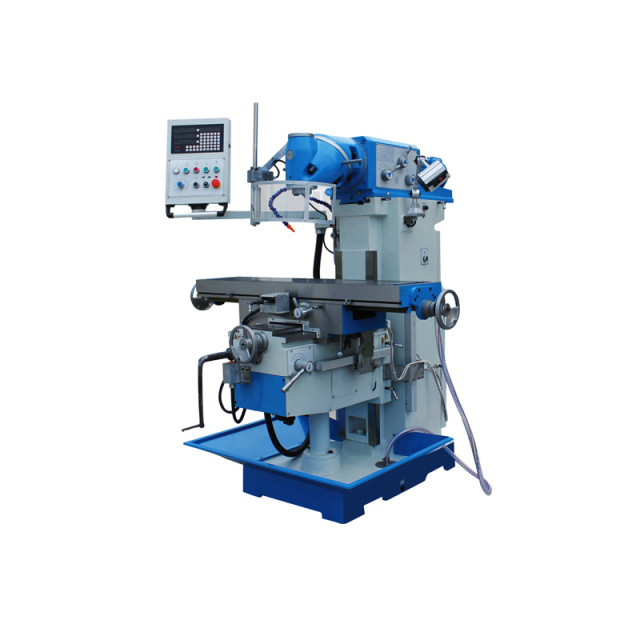

Los 3 ejes de la mesa están controlados por un servomotor, de gran par, eficiencia energética, seguro y confiable.
La mesa giratoria (± 45°) es un accesorio opcional.
Cabezal giratorio durante el fresado horizontal.
|
Presupuesto |
XL6230 |
XL6230C |
|
Tamaño de la mesa |
1270 x 300 mm |
1370 x 300 mm |
|
Ranura en T (N.°/ancho/paso) |
3 piezas/14/80 mm |
|
|
Recorrido máximo de la mesa (ejes X/Y/Z) |
720/300/400 mm |
1000/380/400 mm |
|
Cono del husillo |
7:24 ISO40 |
|
|
Distancia entre la punta del husillo y la superficie de la mesa |
90-490 mm |
|
|
Rango de velocidad del husillo |
11 pasos 45-1660 rpm |
|
|
Ángulo máximo de giro del cabezal de fresado |
360º |
|
|
Avance de mesa (eje X/Y/Z) |
XY: 30-830, Z: 23-625 mm/min |
|
|
Tabla de velocidad rápida |
1335/1335/1000 mm/min |
|
|
Potencia del motor principal |
3 kW |
|
|
Par del servomotor de CA del eje X/Y/Z |
15 N.m |
|
|
Tamaño total |
1730x1760x1700mm |
1830x1760x1700mm |
