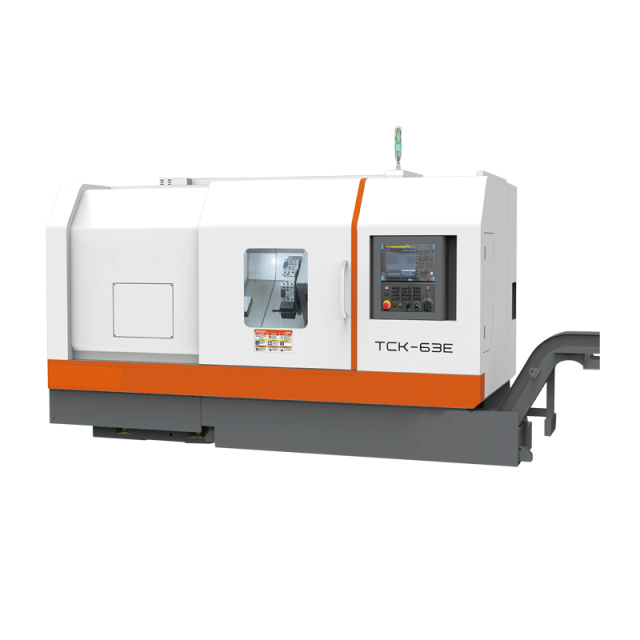

Adecuado para cortes pesados, riel duro HRC55.
El diseño de la cama inclinada de 45° minimiza la distancia desde el tornillo de bola del eje Z hasta la punta de la herramienta.
La caja de cambios opcional de 3 velocidades mejora aún más el par de corte a baja velocidad.
|
Presupuesto |
TCK63E-1000 |
TCK63E-1500 |
TCK63E-2000 |
TCK63E-3000 |
|
Máx. oscilación sobre la cama |
650 mm |
650 mm |
650 mm |
650 mm |
|
Máxima oscilación sobre el carro transversal |
360 mm |
360 mm |
360 mm |
360 mm |
|
Longitud máxima de giro |
1000 mm |
1500 mm |
2000 milímetros |
3000 mm |
|
Capacidad máxima de la barra |
72/88 mm |
72/88 mm |
72/88 mm |
72/88 mm |
|
Diámetro máximo de procesamiento (placa) |
630 mm |
630 mm |
630 mm |
630 mm |
|
Nariz de husillo |
A2-8/A2-11 GB59001 |
A2-8/A2-11 GB59001 |
A2-8/A2-11 GB59001 |
A2-8/A2-11 GB59001 |
|
Orificio pasante del husillo |
85/103 mm |
85/103 mm |
85/103 mm |
85/103 mm |
|
Velocidad del husillo |
2600/1600 rpm |
2600/1600 rpm |
2600/1600 rpm |
2600/1600 rpm |
|
Modo de cambio de husillo |
Sin escalonamientos/3 velocidades |
Sin escalonamientos/3 velocidades |
Sin escalonamientos/3 velocidades |
Sin escalonamientos/3 velocidades |
|
Potencia del motor del husillo |
15/18,5 kW |
15/18,5 kW |
15/22 kW |
15/22 kW |
|
Tipo de mandril |
Hidráulico |
Hidráulico |
Hidráulico |
Hidráulico |
|
Tamaño del mandril |
10/15" |
10/15" |
10/15" |
10/15" |
|
Desplazamiento rápido del eje X/Z |
12/10 m/min |
12/10 m/min |
12/10 m/min |
12/10 m/min |
|
Par motor del eje X/Z |
18/18 N.m |
18/18 N.m |
21/21 N.m |
21/21 N.m |
|
Recorrido del eje X/Z |
350/1100 mm |
350/1600 mm |
350/2120 mm |
350/3120 mm |
|
Camino guía |
Camino de caja |
Camino de caja |
Camino de caja |
Camino de caja |
|
Torreta |
Torreta servo de 12 estaciones |
Torreta servo de 12 estaciones |
Torreta servo de 12 estaciones |
Torreta servo de 12 estaciones |
|
Tamaño del vástago de la herramienta (torneado/mandrinado) |
32x32/Φ40 mm |
32x32/Φ40 mm |
32x32/Φ40 mm |
32x32/Φ40 mm |
|
Contrapunto |
Hidráulico |
Hidráulico |
Hidráulico |
Hidráulico |
|
Diámetro del eje del contrapunto |
140 mm |
140 mm |
140 mm |
140 mm |
|
Recorrido del eje del contrapunto |
140 mm |
140 mm |
140 mm |
140 mm |
|
Cono del contrapunto |
MT5 |
MT5 |
MT5 |
MT5 |
|
Potencia total nominal |
32 kW |
32 kW |
32 kW |
32 kW |
|
Corriente total nominal |
68A |
68A |
68A |
68A |
|
Peso de la máquina |
7400 kilos |
8200 kilogramos |
8600 kilogramos |
9500 kilos |
|
Tamaño total |
3700x2100x2400mm |
4200x2100x2400mm |
4700x2100x2400mm |
5700x2100x2400mm |
