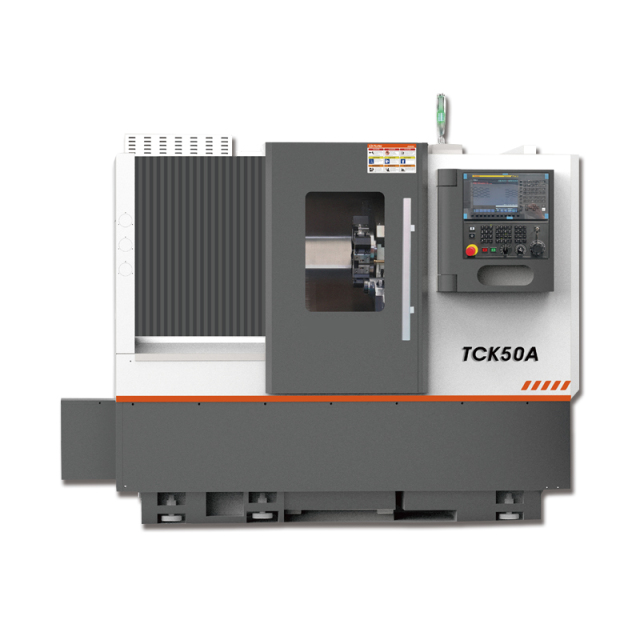

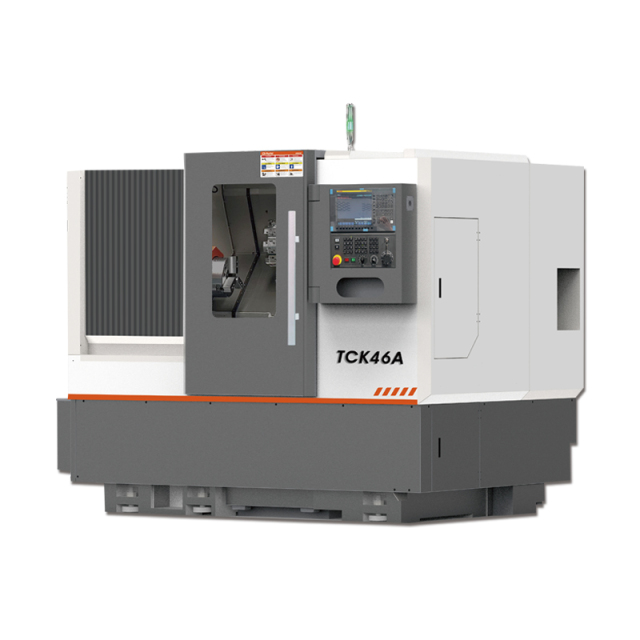

Debido a su alta eficiencia y precisión, es ampliamente utilizado en diversos campos industriales, como fabricación mecánica, fabricación de moldes, etc.
Muy adecuado para el procesamiento de diversas piezas.
Carril guía lineal de alta precisión de Taiwán.
Unidad de husillo de alta velocidad.
Hierro fundido de alta resistencia.
Lubricación centralizada automática.
Bancada de máquina inclinada integrada.
Torreta de potencia opcional.
|
Presupuesto |
TCK36A |
TCK46A |
TCK50A |
|
Máx. oscilación sobre la cama |
360 mm |
460 mm |
560 mm |
|
Máxima oscilación sobre el carro transversal |
140 mm |
260 mm |
300 mm |
|
Longitud máxima de giro |
300 mm |
350 mm |
350/500/800/1500 mm |
|
Capacidad máxima de la barra |
44 mm |
44 mm |
54/74 mm |
|
Diámetro máximo de procesamiento (placa) |
330 mm |
440/460 mm |
400/440 mm |
|
Nariz de husillo |
A2-5 GB59001 |
A2-5 GB59001 |
A2-6/8 GB59001 |
|
Orificio pasante del husillo |
56 mm |
56 mm |
66/66/86 mm |
|
Velocidad del husillo |
50-3500 rpm |
50-3500 rpm |
50-3000 rpm |
|
Modo de cambio de husillo |
Sin escalones |
Sin escalones |
Sin escalones |
|
Potencia del motor del husillo |
5,5 kW |
7,5 kW |
11/11/15kW |
|
Tipo de mandril |
Hidráulico |
Hidráulico |
Hidráulico |
|
Tamaño del mandril |
6" |
8" |
10" |
|
Desplazamiento rápido del eje X/Z |
18/18 m/min |
18/18 m/min |
18/18 m/min |
|
Par motor del eje X/Z |
6/6 N.m |
7,5/7,5 Nm |
X: 10/15 N.m |
|
Recorrido del eje X/Z |
185/350 mm |
240/400 mm |
X: 240 mm |
|
Camino guía |
Guía lineal |
Guía lineal |
Guía lineal |
|
Torreta |
8 estaciones horizontales |
Estación horizontal de 8/12 |
Estación horizontal de 8/12 |
|
Tamaño del vástago de la herramienta (torneado/mandrinado) |
20x20/Φ25 mm |
25x25/Φ32mm |
25x25/Φ32mm |
|
Contrapunto |
Hidráulico |
Hidráulico |
Hidráulico |
|
Diámetro del eje del contrapunto |
65 mm |
70 mm |
70/90 mm |
|
Recorrido del eje del contrapunto |
60 mm |
80 mm |
80 mm |
|
Cono del contrapunto |
MT4 |
MT5 |
MT5 |
|
Potencia total nominal |
11 kW |
12 kW |
24/18/26 kW |
|
Corriente total nominal |
19A |
25A |
30/40A |
|
Peso de la máquina |
2500 kilos |
2700 kilogramos |
3100/3300/4600/6000 kg |
|
Tamaño total |
2200x1636x1850mm |
2700x1950x2000mm |
2700/2700/3300/4000x2170x2200mm |
