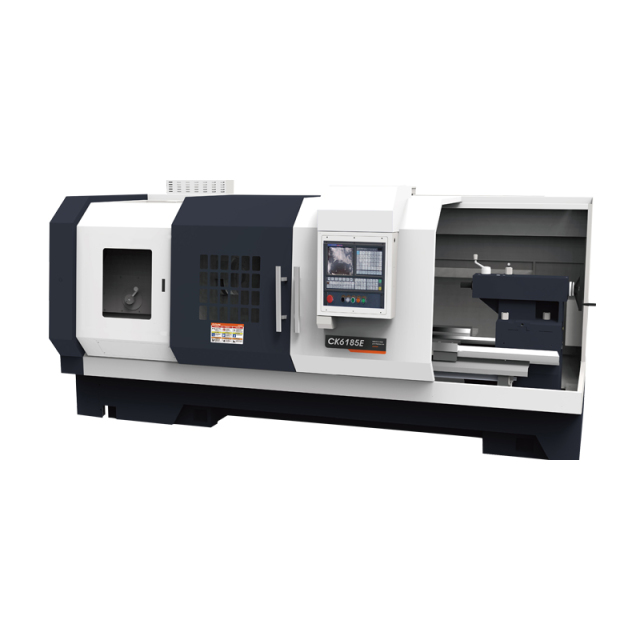

CK6152E |
CK6165E |
CK6185E |
|
Máx. oscilación sobre la cama |
530 mm |
650 mm |
850 mm |
|
Máxima oscilación sobre el carro transversal |
280 mm |
375 mm |
500 mm |
|
Diámetro máximo de giro (disco) |
520 mm |
650 mm |
850 mm |
|
Distancia entre centros |
1000/1500/2000/3000 mm |
1000/1500/2000/3000 mm |
1000/1500/2000/3000/4000 mm |
|
Longitud máxima de giro |
825/1325/1825/2825 mm |
900/1400/1900/2900 mm |
900/1400/1900/2900/3900 mm |
|
Nariz de husillo |
A2-8 GB59001 |
C11 GB59001 |
C11 GB59001 |
|
orificio del husillo |
90 mm |
105 mm |
105 mm |
|
Cono del husillo |
Métrico 100 mm (1:20) |
Métrico 120 mm (1:20) |
Métrico 120 mm (1:20) |
|
Velocidad del husillo |
30-150, 90-450, 315-1600 rpm |
10-85, 40-350, 100-850 rpm |
10-85, 40-350, 100-850 rpm |
|
Modo de cambio de husillo |
Sin escalones |
Sin escalones |
Sin escalones |
|
Potencia del motor del husillo |
7,5 kW |
11 kW |
11 kW |
|
Tipo de mandril |
Manual |
Manual |
Manual |
|
Tamaño del mandril |
250 m/min |
320 m/min |
400 m/min |
|
Desplazamiento rápido del eje X/Z |
6/8 m/min |
4/5 m/min |
4/5 m/min |
|
Par del servomotor del eje X/Z |
X: 7,5 Nm |
X: 10 N.m |
X: 10 N.m |
|
Recorrido del eje X/Z |
X: 300 mm |
X: 400 mm |
X: 450 mm |
|
Camino guía |
Camino de caja |
Camino de caja |
Camino de caja |
|
Poste de herramientas |
4 |
4 |
4 |
|
Tamaño del vástago de la herramienta |
25 x 25 mm |
32 x 32 mm |
32 x 32 mm |
|
Diámetro del eje del contrapunto |
75 mm |
100 mm |
100 mm |
|
Recorrido del eje del contrapunto |
150 mm |
250 mm |
250 mm |
|
Cono del contrapunto |
MT5 |
MT6 |
MT6 |
|
Potencia nominal total |
12/12/13/13kW |
16/18/20 kW |
16/16/18/20 kW |
|
Corriente nominal total |
26/26/28/28A |
36/40/42A |
36/36/38/42A |
|
Peso de la máquina |
2900/3150/3500/4300 kg |
4400/4800/5400/6200 kg |
4800/5200/5800/6600 kg |
|
Tamaño total |
2600/3100/3600/4800x1600x1670mm |
3500/4000/4500/5500x1900x1900mm |
3500/4000/4500/5500x2000x2000mm |
