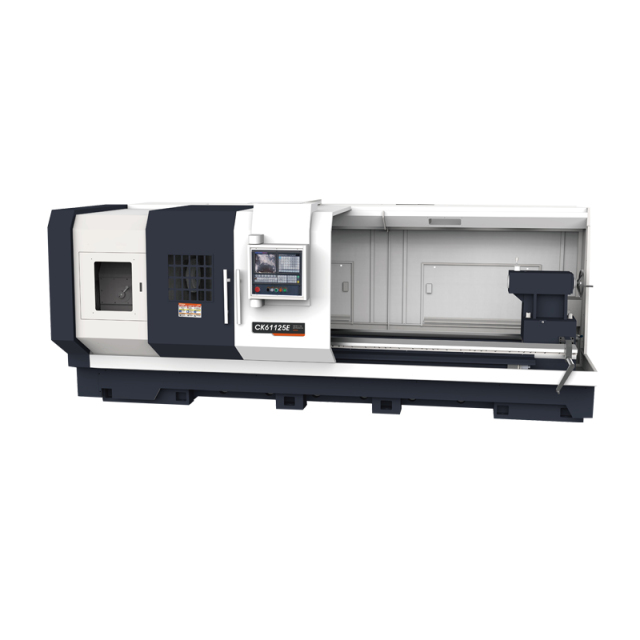

CK61100E |
CK61125E |
|
Máx. oscilación sobre la cama |
1000 mm |
1250 mm |
|
Máxima oscilación sobre el carro transversal |
650 mm |
850 mm |
|
Diámetro máximo de giro (disco) |
830 mm |
1090 mm |
|
Distancia entre centros |
1500/2000/3000 mm |
1500/2000/3000 mm |
|
Longitud máxima de giro |
1400/1900/2900 mm |
1350/1850/2850 mm |
|
Nariz de husillo |
A2-15 GB59001 |
A2-15 GB59001 |
|
orificio del husillo |
130 mm |
130 mm |
|
Cono del husillo |
Métrico 140 mm (1:20) |
Métrico 140 mm (1:20) |
|
Velocidad del husillo |
10-60, 40-240, 100-600 rpm |
10-50, 40-120, 100-300 rpm |
|
Modo de cambio de husillo |
Sin escalones |
Sin escalones |
|
Potencia del motor del husillo |
15 kW |
22 kW |
|
Tipo de mandril |
Manual |
Manual |
|
Tamaño del mandril |
500 m/min |
630 m/min |
|
Desplazamiento rápido del eje X/Z |
4/5 m/min |
4/5 m/min |
|
Par del servomotor del eje X/Z |
X: 10 N.m |
X: 15 N.m |
|
Recorrido del eje X/Z |
X: 530 mm |
X: 650 mm |
|
Camino guía |
Camino de caja |
Camino de caja |
|
Poste de herramientas |
4 |
4 |
|
Tamaño del vástago de la herramienta |
40x40 mm |
40x40 mm |
|
Diámetro del eje del contrapunto |
140 mm |
160 mm |
|
Recorrido del eje del contrapunto |
250 mm |
250 mm |
|
Cono del contrapunto |
MT6 |
MT6 |
|
Potencia nominal total |
20/22/24 kW |
28/30/31 kW |
|
Corriente nominal total |
40A |
65A |
|
Peso de la máquina |
5400/6000/6800 kg |
5000/9600/10600 kg |
|
Tamaño total |
4100/4600/5600x2160x2200mm |
4100/4600/5600x2355x2455mm |
