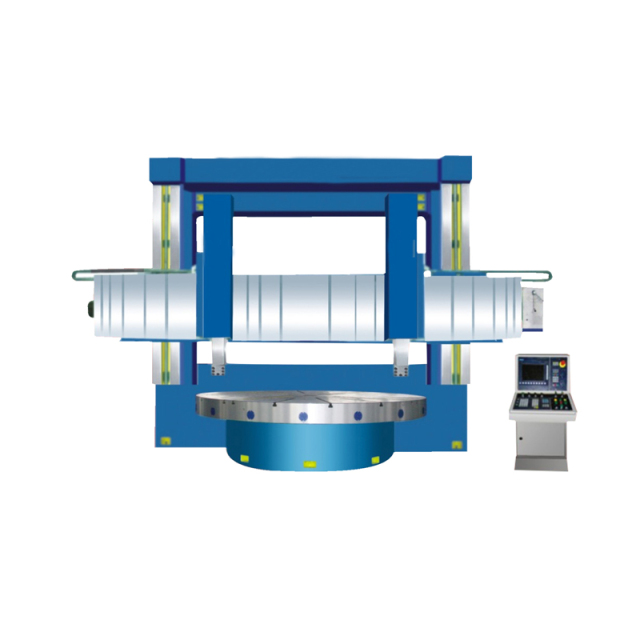

El torno vertical CNC es un tipo de equipo avanzado con buen rendimiento, amplio rango de procesos y alta eficiencia de producción. Es adecuado para el mecanizado en diversas industrias y se puede utilizar para desbaste y acabado de superficies cilíndricas internas y externas, superficies cónicas internas y externas, superficies de extremos, ranurado, superficies de arco circular, diversas superficies curvas y roscas.
El accionamiento principal de la máquina es un motor de CA y el rango de velocidad de la mesa se logra mediante un mecanismo de cambio de velocidad del husillo de 16 o 4 pasos.
El husillo de la mesa está centrado sobre un rodamiento de rodillos cilíndricos cortos de doble hilera con juego radial ajustable de alta precisión. La mesa adopta una guía hidrostática de flujo constante, lo que le otorga una alta precisión de rotación, una gran capacidad de carga y una pequeña deformación térmica.
Según las necesidades de los usuarios, la máquina puede adoptar un dispositivo de enfriamiento de temperatura constante y puede equiparse con un sistema de estación hidráulica independiente, que puede garantizar la precisión del procesamiento de la máquina y la estabilidad de los indicadores técnicos.
Las columnas, travesaños, arietes y otras superficies de guía están finamente rectificadas. Alta precisión y buena calidad.
La máquina herramienta se alimenta mediante un servomotor y un husillo de bolas. El travesaño y el cabezal de la herramienta vertical están equipados con una protección cerrada. Esto aumenta la seguridad y la idoneidad de la máquina.
El ariete se reemplaza por un ariete cuadrado con una sección transversal grande y buena rigidez de acero, y la superficie de contacto entre la viga transversal y los rodillos está hecha de acero.
|
Presupuesto |
CK5225 |
CK5232 |
CK5240x32 |
CK5240x40 |
|
Diámetro máximo de giro |
2500 milímetros |
3200 mm |
4000 milímetros |
4000 milímetros |
|
Diámetro de la mesa |
2250 mm |
2500 milímetros |
2830 mm |
3200 mm |
|
Altura máxima de la pieza de trabajo |
1600/2000 milímetros |
2000/2500 milímetros |
2000/2500 milímetros |
2000/2500 milímetros |
|
Peso máximo de la pieza de trabajo |
20 toneladas |
20 toneladas |
20 toneladas |
32t |
|
Par máximo de la mesa de trabajo |
63 kN.m |
63 kN.m |
63 kN.m |
70 kN.m |
|
Rango de velocidad de la mesa de trabajo (16 pasos) |
2-63 rpm |
2-63 rpm |
2-63 rpm |
0,42-42 rpm |
|
Fuerza máxima de corte del portaherramientas vertical |
30 kN |
35 kN |
35 kN |
40 kN |
|
Giro del poste portaherramientas vertical |
±30° |
±30° |
±30° |
±30° |
|
Rango de avance de la herramienta (12 pasos) |
0,2-145 mm/min |
0,2-145 mm/min |
0,2-145 mm/min |
0,2-145 mm/min |
|
Lanzamiento horizontal del poste portaherramientas vertical |
1400 milímetros |
1750 mm |
2150 mm |
2150 mm |
|
Lanzamiento horizontal del poste portaherramientas del ariete |
1000 milímetros |
1250 mm |
1250 mm |
1250 mm |
|
Velocidad de desplazamiento rápida del poste de herramienta |
1550 mm/min |
1550 mm/min |
1550 mm/min |
1550 mm/min |
|
Dimensión de la sección de la barra de herramientas (An x Al) |
40x50 mm |
40x50 mm |
40x50 mm |
50x50 mm |
|
Potencia del motor principal |
55 kW |
55 kW |
55 kW |
75 kW |
|
Dimensiones generales (LxAnxAl) |
5400x4700x4800/5200mm |
6100x4800x5200/5700mm |
6900x5100x6400/6900mm |
6900x5500x6400/6900mm |
|
Peso de la máquina (aprox.) |
34/36t |
38/40 toneladas |
44/46t |
51/52t |
|
Presupuesto |
CK5250x40 |
CK5250x65 |
CK5250Sx80 |
CK5257 |
|
Diámetro máximo de giro |
5000 milímetros |
5000 milímetros |
5000 milímetros |
5700 mm |
|
Diámetro de la mesa |
4000 milímetros |
4500 mm |
4500 mm |
5000 milímetros |
|
Altura máxima de la pieza de trabajo |
2500/3150 mm |
2500/3150 mm |
3150/4000 mm |
2500/3150 mm |
|
Peso máximo de la pieza de trabajo |
40 toneladas |
65 toneladas |
80 toneladas |
65 toneladas |
|
Par máximo de la mesa de trabajo |
80 kN.m |
100 kN.m |
150 kN.m |
100 kN.m |
|
Rango de velocidad de la mesa de trabajo (16 pasos) |
0,42-42 rpm |
0,42-42 rpm |
0,42-42 rpm |
0,42-42 rpm |
|
Fuerza máxima de corte del portaherramientas vertical |
50 kN |
60 kN |
63 kN |
60 kN |
|
Giro del poste portaherramientas vertical |
±30° |
±30° |
±30° |
±30° |
|
Rango de avance de la herramienta (12 pasos) |
0,2-145 mm/min |
0,2-145 mm/min |
0,2-145 mm/min |
0,2-145 mm/min |
|
Lanzamiento horizontal del poste portaherramientas vertical |
2765 mm |
2765 mm |
2765 mm |
3000 milímetros |
|
Lanzamiento horizontal del poste portaherramientas del ariete |
1250/1600 mm |
1250/1600 mm |
1600/2000 milímetros |
1250/1600 mm |
|
Velocidad de desplazamiento rápida del poste de herramienta |
1550 mm/min |
1550 mm/min |
2500 mm/min |
1550 mm/min |
|
Dimensión de la sección de la barra de herramientas (An x Al) |
50x50 mm |
50x50 mm |
50x50 mm |
50x50 mm |
|
Potencia del motor principal |
75 kW |
90 kW |
90 kW |
90 kW |
|
Dimensiones generales (LxAnxAl) |
10000x6500x7100/8400mm |
10000x7000x7230/8530mm |
10000x7000x9400/10700mm |
10700x7500x7230/8530mm |
|
Peso de la máquina (aprox.) |
64/66t |
81/84 toneladas |
118/122 toneladas |
85/89t |
