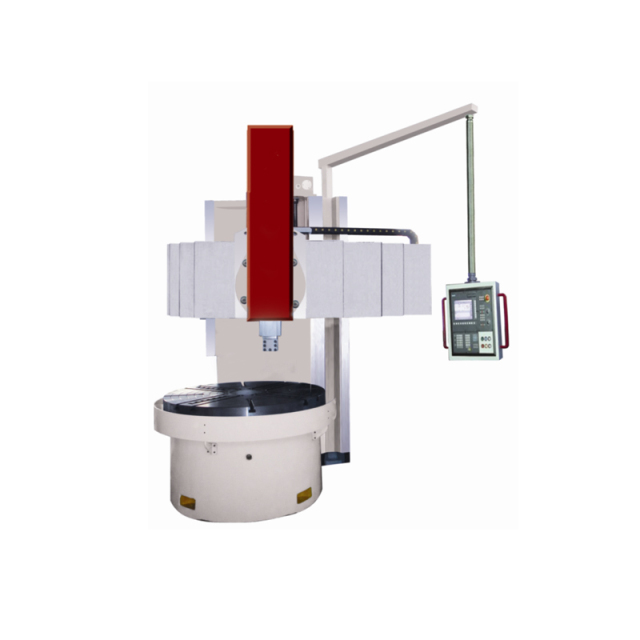

La máquina vertical CNC es una máquina avanzada con buen rendimiento, amplia gama de procesos y alta productividad, que es adecuada para el mecanizado en varias industrias. Se puede utilizar para el desbaste y acabado de superficies cilíndricas internas y externas, superficies cónicas internas y externas, ranuras, superficies circulares y varias superficies curvas y roscas.
El husillo de la mesa adopta cojinetes de rodillos cilíndricos cortos de doble hilera con juego radial ajustable de alta precisión para el centrado. La dirección axial adopta una guía hidrostática de flujo constante. La mesa se caracteriza por una alta precisión de rotación, una alta capacidad de carga y una baja deformación térmica.
La alimentación de la máquina herramienta adopta un servomotor de CA y un accionamiento por tornillo de bolas, y el cabezal de la herramienta vertical de la viga transversal está equipado con una protección cerrada, lo que aumenta la seguridad y la idoneidad de la máquina.
El accionamiento del husillo es accionado por un motor de CA y el rango de velocidad de la mesa se logra a través de un mecanismo de cambio de velocidad del husillo de 16 pasos.
Serie CK51A sin cubierta, serie CK51B con cubierta, transportador de virutas y dispositivo de recuperación de refrigerante.
Temple de alta frecuencia de superficies de guías de columnas y vigas, dureza HRC48-55 grados.
|
Presupuesto |
CK5108A |
CK5112A |
CK5116A |
CK5120A |
CK5123A |
CK5126A |
|
Diámetro máximo de giro |
800 milímetros |
1250 mm |
1600 milímetros |
2000 milímetros |
2300 mm |
2600 mm |
|
Diámetro de la mesa |
720 mm |
1000 milímetros |
1400 milímetros |
1800 milímetros |
2000 milímetros |
2250 mm |
|
Altura máxima de la pieza de trabajo |
800 milímetros |
1000/1200 mm |
1000/1400 mm |
1250/1400 mm |
1350/1600 mm |
1350/1600 mm |
|
Peso máximo de la pieza de trabajo |
2t |
3t |
5t |
8t |
8t |
8t |
|
Par máximo de la mesa de trabajo |
12,5 kN.m |
17 kN.m |
25 kN.m |
32 kN.m |
35 kN.m |
35 kN.m |
|
Rango de velocidad de la mesa de trabajo (16 pasos) |
10-315 rpm |
6,3-200 rpm |
5-160 rpm |
3,2-100 rpm |
3,2-100 rpm |
3,2-100 rpm |
|
Fuerza máxima de corte del portaherramientas vertical |
18 kN |
18 kN |
22 kN |
22 kN |
22 kN |
22 kN |
|
Giro del poste portaherramientas vertical |
±30° |
±30° |
±30° |
±30° |
±30° |
±30° |
|
Rango de avance de la herramienta (12 pasos) |
0,1-500 mm/min |
0,1-500 mm/min |
0,1-500 mm/min |
0,1-500 mm/min |
0,1-500 mm/min |
0,1-500 mm/min |
|
Lanzamiento horizontal del poste portaherramientas vertical |
570 mm |
700 mm |
915 mm |
1050 mm |
1180 mm |
1380 mm |
|
Lanzamiento horizontal del poste portaherramientas del ariete |
650 mm |
650 mm |
800 milímetros |
800 milímetros |
1000 milímetros |
1000 milímetros |
|
Velocidad de desplazamiento rápida del poste de herramienta |
2500 mm/min |
2500 mm/min |
3750 mm/min |
3750 mm/min |
3750 mm/min |
3750 mm/min |
|
Velocidad de elevación de la viga transversal |
440 mm/min |
440 mm/min |
440 mm/min |
440 mm/min |
440 mm/min |
440 mm/min |
|
Dimensión de la sección de la barra de herramientas (An x Al) |
30x40 mm |
30x40 mm |
30x40 mm |
30x40 mm |
30x40 mm |
30x40 mm |
|
Potencia del motor principal |
22 kW |
22 kW |
30 kW |
30 kW |
30 kW |
37 kW |
|
Dimensiones generales (LxAnxAl) |
2080 x 1820 x 2730 mm |
2360 x 2300 x 3580 mm |
2800 x 2700 x 3870 mm |
3200x2800x4000mm |
3600 x 2850 x 4200 mm |
3900x2950x4200mm |
|
Peso de la máquina (aprox.) |
7,8 toneladas |
9,5 toneladas |
12,7 toneladas |
17,5 toneladas |
19,5 toneladas |
22 años |
